隔聲屏障的結構形式

      1.聲屏障的分類

      聲屏障可以有不同的分類方法，如按照聲屏障形狀、結構、屏障材料、聲學特性等進行分類。如按照材料分類可以分為混凝土類、金屬類、透明材料類等；按照聲學特性可以分為吸聲型和反射型兩類；按照結構形式可以分為整體型聲屏障、砌體式聲屏障和插板式聲屏障。

      聲屏障按外觀形狀可以分為直立式、折臂式、傾斜式、封閉式、帶有頂部裝置的直立式等。折臂式聲屏障有倒L型、圓弧等具體形式；傾斜式聲屏障有內傾和外傾兩種形式；封閉式聲屏障有全封閉、半封閉式。我國已建成的道路聲屏障和鐵路聲屏障主要為直立式、折臂式等。

     2.直立型、折臂式聲屏障

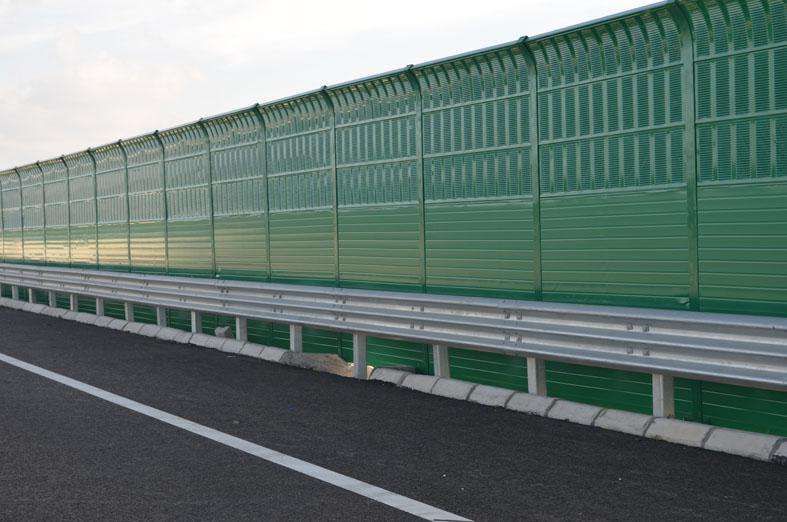

     我國目前以直立型和逆L型、折臂型為主，新型結構形式的聲屏障應用還不多。直立型聲屏障是我國目前***常用的形狀，這種形狀結構簡單，易于安裝建造。典型的插板式直立聲屏障。

      3.具有頂部結構的聲屏障

      直立行聲屏障通常用增加障板高度來提高聲屏障的降噪效界。但增加障板高度會提高對基礎的要求，并且過高的障板使空間壓抑破壞視覺環境。國際上目前通常在豎直屏障板頂端附加頂部結構，如附加簡單幾何結構來增加障板的隔聲性能，這樣主要是增加聲波在頂端處的衍射使得聲能更多地被耗散掉，或在直立聲屏頂部增加吸聲裝置，增加聲屏障的降噪性能。目前這種頂部裝置在日本及歐州均被普遍采用，并已經證明這類裝置能有效減少噪聲，并有助于降低聲屏障高度。
